Профи Нео M Ex - 1 - 60 - Т - П60 - 4070 - M20

Серия взрывозащищённых светодиодных светильников предназначена для освещения взрывоопасных зон классов 1 и 2 по газу, а также классов 21 и 22 по пыли, в том числе:

• химических производств;
• предприятий по добыче и переработке газа, нефти и руд;
• объектов ТЭЦ, ГЭС и ГРЭС;
• пищевых производств;
• предприятий оборонно-промышленного комплекса.

Светильник прошёл сертификацию на соответствие требованиям технического регламента Таможенного союза ТР ТС 012/2011.

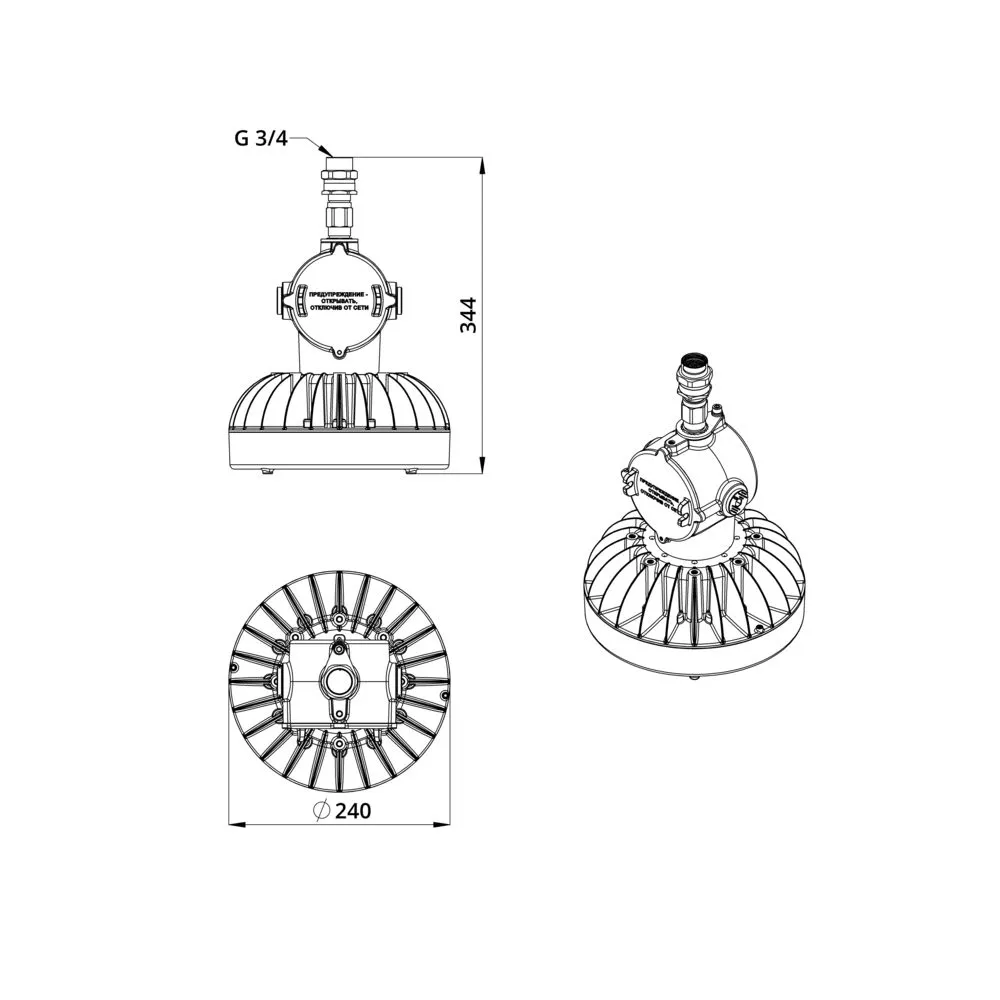

Корпус
Светильник имеет литой алюминиевый корпус с порошковым покрытием, представляющий собой взрывонепроницаемую оболочку с двумя разделёнными отсеками.
В основном отсеке расположены светодиодный модуль, оптика и источник питания.
Второй отсек представляет собой коммутационную коробку с тремя отверстиями для установки кабельных вводов М20 × 1,5. Опционально возможно исполнение с отверстиями М25 × 1,5.
Все отверстия оснащены взрывозащищёнными заглушками.
Отсеки соединены между собой взрывозащищённым гермовводом.
Базовый цвет корпуса — серый. Опционально возможна окраска в любой цвет по каталогу RAL.

Взрывозащита
Взрывозащищённость светильника обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка».
Светильник может использоваться во взрывоопасных зонах классов 1 и 2, в которых возможно образование взрывоопасных газовых смесей, а также в зонах классов 21 и 22 с потенциально взрывоопасной пылевой средой.

Маркировка взрывозащиты:

• 1Ex db IIC Т6 Gb;
• Ex tb IIIC T80 °C Db.

Структура наименования
Базовое исполнение: Профи Нео M Ex-X1-X2-X3Y1-X4-X5-Y2-X6.
Низковольтное исполнение: Профи Нео M Ex-X1-X2-U-X3Y1-X4-X5-X6.

Параметры X являются обязательными, параметры Y — опциональными:

• X1 — количество модулей в светильнике;
• X2 — номинальное значение электрической мощности;
• X3 — тип крепления;
• X4 — исполнение оптической части;
• X5 — четырёхзначный световой код: первые две цифры обозначают коррелированную цветовую температуру, вторые — индекс цветопередачи CRI;
• X6 — размер резьбового отверстия для кабельного ввода;
• Y1 — комплектация защитной решёткой;
• Y2 — наличие интерфейса управления;
• U — обозначение диапазона напряжения питания низковольтного светильника.

Светодиодный модуль
Светодиодная плата на алюминиевой подложке изготовлена по технологии SMT.
Светодиоды работают при низких токах, что способствует увеличению срока их службы.

Рассеиватель
В качестве светопропускающего элемента взрывонепроницаемой оболочки используется закалённое стекло толщиной 15 мм.
Доступны два варианта исполнения:

• с матовым закалённым стеклом;
• с прозрачным закалённым стеклом.

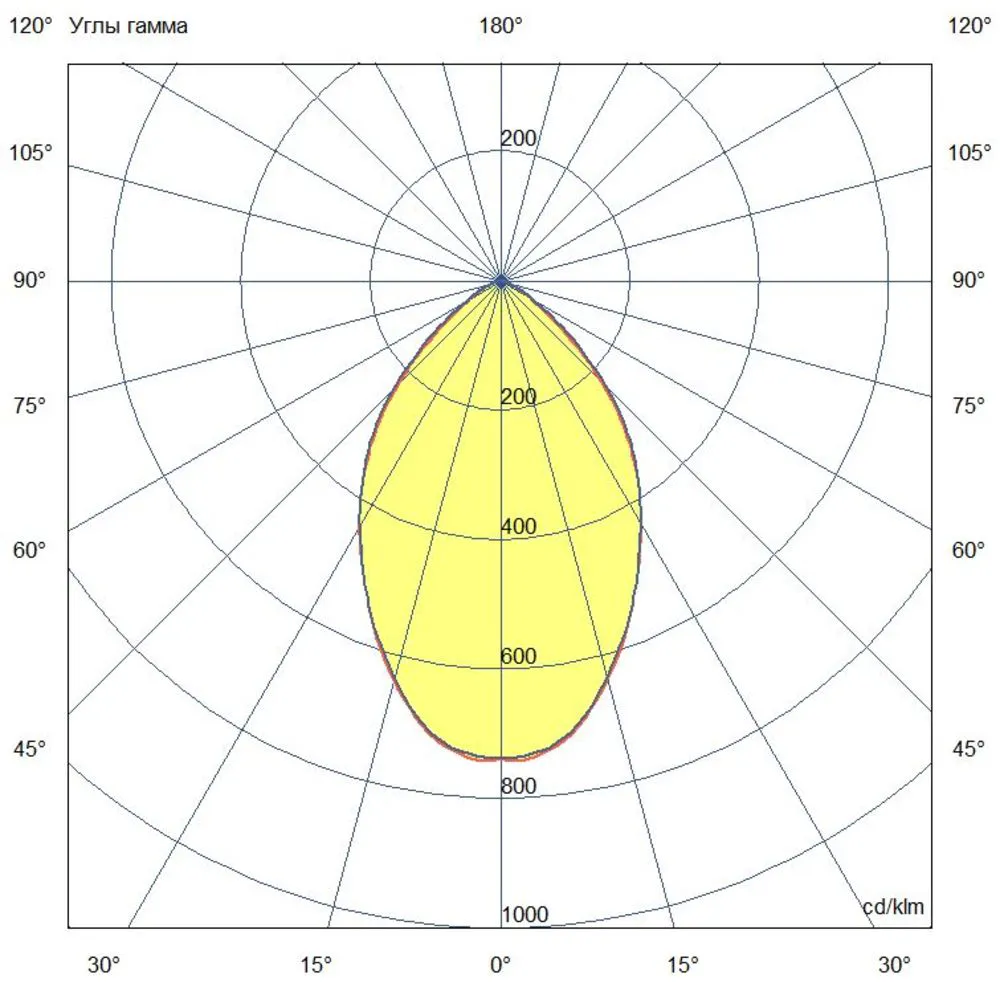

Линзы
Линзы изготовлены из УФ-стабилизированного поликарбоната.
Доступны следующие варианты оптики: 25 × 105°, 30°, 40°, 60°, 90°, 95 × 35°, 120°, 125 × 65° и 155 × 85°.

Источник питания
Эффективные источники питания защищены от микросекундных импульсов высокой энергии.

Крепление и монтаж
Доступны следующие базовые варианты крепления:

• на поворотный кронштейн;
• подвесное крепление;
• на трубу 3/4 — только для одномодульного светильника.

Опциональные варианты крепления:

• на трос;
• на консоль.
